MARSTEK SATURN B2500-D mit NOVEGN/SUNPURA 4×200W Solarmodulen: ein Speicher oder zwei?
MARSTEK SATURN B2500-D mit NOVEGN/SUNPURA 4×200W Solarmodulen: ein Speicher oder zwei?
Vier flexible 200-W-Solarmodule, insgesamt 800 Wp PV-Leistung, und ein MARSTEK SATURN B2500-D: Wie sollten die Module angeschlossen werden? Und ist es sinnvoll, alle vier Module an einen Speicher anzuschließen oder die Module auf zwei B2500-D aufzuteilen?
Für die hier betrachteten 200-W-Flexmodule ist die technisch sinnvolle Grundkonfiguration:
2 × 200-W-Module in Reihe → PV1 2 × 200-W-Module in Reihe → PV2
Damit entsteht eine sogenannte 2S + 2S Konfiguration.
Für ein System mit insgesamt nur 800 Wp PV-Leistung ist in den meisten Fällen ein MARSTEK SATURN B2500-D sinnvoller als zwei Geräte. Zwei Speicher können technisch und strategisch sinnvoll sein – aber nur, wenn zusätzlicher Speicherbedarf, eine spätere PV-Erweiterung oder eine räumlich getrennte Installation tatsächlich vorgesehen sind.
Die schnelle Antwort
Empfehlung für 4×200W:
String A 200W + 200W in Reihe ↓ PV1 String B 200W + 200W in Reihe ↓ PV2 MARSTEK SATURN B2500-D
Gesamtleistung: 800 Wp Speicher: 1 × 2,24 kWh PV-Aufteilung: 400 Wp an PV1 + 400 Wp an PV2
Der SATURN B2500-D verfügt laut aktueller deutscher Produktseite über zwei PV-Eingänge, bis zu 2 × 800 W PV-Eingangsleistung, einen Spannungsbereich von 12 bis 59 V und maximal 2 × 13,5 A Eingangsstrom. Die Speicherkapazität beträgt 2,24 kWh. (Marstek)
Technische Basis: Was liefern die 200-W-Flexmodule?
Die hier betrachteten 200-W-Flexmodule haben pro Modul folgende elektrische Werte:
| Kennwert | Pro Modul |
| Nennleistung Pmax | 200 W |
| MPP-Spannung Vmp | 15,3 V |
| Leerlaufspannung Voc | 18,55 V |
| MPP-Strom Imp | 13,1 A |
| Kurzschlussstrom Isc | 13,7 A |
Die Werte stammen aus dem technischen Datenblatt der NOVGEN/SUNPURA 200-W-Flexmodule.
Werden zwei identische Module in Reihe geschaltet, addieren sich die Spannungen. Der Strom bleibt auf String-Ebene im Wesentlichen auf dem Niveau eines einzelnen Moduls.
Daraus ergibt sich für einen 2S-String:
| Kennwert | 2×200W in Reihe |
| Gesamtleistung | 400 Wp |
| Vmp | 30,6 V |
| Voc | 37,1 V |
| Imp | 13,1 A |
| Isc | 13,7 A |
Für die normale Arbeitspunktbetrachtung bedeutet das:
400 Wp | 30,6 V Vmp | 13,1 A Imp
Damit liegt der String innerhalb des vom Hersteller angegebenen Spannungsbereichs des B2500-D; der MPP-Arbeitsstrom liegt knapp unter dem angegebenen Eingangsstromlimit von 13,5 A. (Marstek)

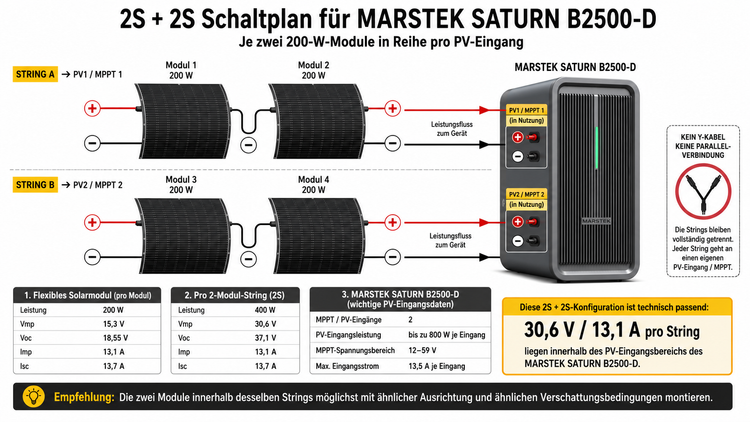

Warum ist 2S + 2S hier sinnvoll?
Der SATURN B2500-D besitzt zwei PV-Eingänge. Bei vier dieser 200-W-Module können deshalb zwei separate Strings gebildet werden:
String A
Modul 1 200 W + Modul 2 200 W ↓ 400 Wp → PV1
String B
Modul 3 200 W + Modul 4 200 W ↓ 400 Wp → PV2
Der wesentliche Vorteil liegt in der sauberen Aufteilung:
-
PV1 erhält einen vollständigen 400-Wp-String.
-
PV2 erhält einen zweiten vollständigen 400-Wp-String.
-
Die Spannung wird durch die Reihenschaltung angehoben.
-
Der Stringstrom wird nicht wie bei einer Parallelschaltung verdoppelt.
-
Unterschiedliche Modulgruppen können getrennt über die beiden PV-Eingänge geführt werden.
MARSTEK beschreibt auf der deutschen Produktseite selbst, dass bei einer Reihenschaltung die Spannung addiert wird, während bei einer Parallelschaltung der Strom addiert wird. Der Hersteller nennt für das Gerät 59 V und 13,5 A als relevante Grenzwerte für die Modulauslegung. (Marstek)
Vier Solarmodule an einen B2500-D oder zwei Module an zwei B2500-D?
Das ist die eigentliche Systemfrage.
Variante A: 4×200W an einem SATURN B2500-D
2S → PV1 2S → PV2 800 Wp PV 2,24 kWh Speicher 1 Gerät
Variante B: 2×200W an B2500-D Nr. 1 und 2×200W an B2500-D Nr. 2
2S → B2500-D #1 2S → B2500-D #2 800 Wp PV 4,48 kWh Gesamtspeicher 2 Geräte
Beide Varianten können technisch unterschiedliche Einsatzfälle bedienen. Wirtschaftlich und systemisch sind sie aber nicht gleichwertig.
Warum ein B2500-D für 800 Wp meistens die bessere Wahl ist
-
Ein B2500-D verfügt bereits über zwei PV-Eingänge
Für die beiden 2S-Strings ist kein zweiter Speicher notwendig, nur um zwei getrennte PV-Gruppen anschließen zu können.
Der B2500-D bietet bereits:
-
2 PV-Eingänge,
-
bis zu 2 × 800 W PV-Eingangsleistung,
-
insgesamt 2,24 kWh Speicherkapazität,
-
bis zu 800 W DC-Ausgangsleistung. (Marstek)
Mit vier 200-W-Modulen kann deshalb eine klare 400-W- plus 400-W-Aufteilung umgesetzt werden.
Die zweite Batterie würde nicht automatisch die Solarproduktion erhöhen. Sie würde zunächst nur zusätzliche Speicherkapazität bereitstellen.
-
Mehr Speicher bedeutet nicht automatisch mehr Solarertrag
Dieser Punkt wird beim Kauf von Balkonkraftwerk-Speichern häufig übersehen.
Vier 200-W-Module ergeben:
800 Wp installierte PV-Leistung
Ob daran 2,24 kWh oder 4,48 kWh Speicherkapazität angeschlossen werden, ändert zunächst nicht die verfügbare Solarenergie.
Die tatsächliche Frage lautet deshalb nicht:
Wie viel Speicher kann ich kaufen?
Sondern:
Wie viel PV-Überschuss habe ich im Jahresverlauf tatsächlich zum Laden der Batterie?
Das hängt unter anderem von folgenden Faktoren ab:
-
Himmelsrichtung,
-
Neigungswinkel,
-
Verschattung,
-
Jahreszeit,
-
Standort,
-
Tagesverbrauch,
-
Lade- und Entladestrategie.
Ein zweiter Speicher ist wirtschaftlich nur dann interessant, wenn die zusätzliche Kapazität regelmäßig genutzt werden kann.
-
Zwei B2500-D wären bei nur 800 Wp PV häufig überdimensioniert
Nach den aktuellen offiziellen Produktdaten kann ein B2500-D bereits bis zu 1,6 kW PV-Eingangsleistung aufnehmen. Zwei Geräte würden entsprechend wesentlich mehr PV-Anschlusskapazität bereitstellen, während die vorhandene Anlage weiterhin nur 800 Wp umfasst. (Marstek)
Das bedeutet nicht, dass zwei Geräte technisch falsch sind.
Es bedeutet lediglich:
Bei einer unveränderten PV-Leistung von 800 Wp muss der konkrete Energiebedarf den zusätzlichen Speicher rechtfertigen.
Ohne mehr PV-Leistung oder ausreichend häufigen Energieüberschuss kann ein zweites Gerät einen großen Teil des Jahres unzureichend ausgelastet sein.
Beispiel: Was ändert sich wirklich?
| Konfiguration | PV-Leistung | Speicherkapazität | Bewertung |
| 4×200W + 1 B2500-D | 800 Wp | 2,24 kWh | Für viele Haushalte ausgewogen |
| 4×200W + 2 B2500-D | 800 Wp | 4,48 kWh | Nur bei entsprechendem Überschuss sinnvoll |
| Mehr PV + 2 B2500-D | höhere PV-Leistung | 4,48 kWh | Interessant bei geplanter Erweiterung |
| Zwei getrennte Balkone | abhängig vom Aufbau | 2 separate Systeme | Kann räumlich sinnvoll sein |
Die Empfehlung für ein konkretes Haus sollte immer aus PV-Erzeugung und Verbrauch gemeinsam abgeleitet werden.
Wann sind zwei SATURN B2500-D sinnvoll?
Ein zweites Gerät ist nicht grundsätzlich überflüssig. Es kann in bestimmten Szenarien eine gute Entscheidung sein.
Szenario 1: Die PV-Anlage soll später erweitert werden
Heute:
4×200W = 800 Wp
Später beispielsweise:
zusätzliche Modulfläche auf Balkon, Garage, Gartenhaus oder Zaun
Dann kann eine zweite Speichereinheit Teil einer schrittweisen Erweiterungsstrategie sein.
Die aktuelle MARSTEK-Produktseite beschreibt den B2500-D als modular erweiterbares System und nennt Skalierungsmöglichkeiten für PV-Eingang, Ausgang und Speicherkapazität. (Marstek)
Szenario 2: Hoher Verbrauch am Abend und in der Nacht
Ein Haushalt mit niedrigem Tagesverbrauch und höherem Verbrauch nach Sonnenuntergang kann mehr Speicherkapazität besser nutzen.
Typische Lasten können beispielsweise sein:
-
Haushaltsgeräte am Abend,
-
IT und Homeoffice,
-
Unterhaltungselektronik,
-
Kühlgeräte,
-
Grundlast,
-
andere zeitlich verschiebbare Verbraucher.
Entscheidend ist aber nicht die Anzahl der Geräte, sondern die Energiebilanz.
Eine größere Batterie kann nur Energie abgeben, die vorher tatsächlich geladen wurde.
Szenario 3: Zwei räumlich getrennte PV-Bereiche
Zwei B2500-D können sinnvoll sein, wenn die PV-Systeme räumlich deutlich getrennt sind.
Beispiele:
-
Balkon vorne und Terrasse hinten,
-
Haus und Gartenhaus,
-
zwei verschiedene Etagen,
-
voneinander getrennte Einspeisepunkte.
Dann ist die Systementscheidung nicht nur eine Frage der Speicherkapazität, sondern auch der Installationslogik.
Warum zwei getrennte Strings bei Teilverschattung sinnvoll sein können
Bei Balkon-Solaranlagen ist Verschattung häufig komplexer als auf einem freien Schrägdach.
Typische Ursachen:
-
Balkonbrüstung,
-
Geländerstäbe,
-
darüberliegender Balkon,
-
Seitenwand,
-
Baum,
-
Nachbargebäude,
-
saisonal unterschiedlicher Sonnenstand.
Deshalb sollten die beiden Module innerhalb eines Strings möglichst ähnliche Bedingungen haben.
Beispiel:
Gute Zuordnung
Südost-Modul 1 + Südost-Modul 2 → PV1 Südwest-Modul 3 + Südwest-Modul 4 → PV2
Weniger gute Zuordnung
Vollsonne + dauerhaft verschattet → derselbe String
Die beiden PV-Gruppen sollten nach Möglichkeit so gebildet werden, dass Module mit ähnlicher Ausrichtung und ähnlichem Verschattungsverlauf zusammenarbeiten.
Achtung: Nicht jede Verschaltung ist geeignet
Nicht empfohlen: 2P + 2P
Bei einer Parallelschaltung von zwei dieser 200-W-Module würde sich der Strom addieren.
Theoretischer Arbeitspunkt:
15,3 V × 26,2 A
Das liegt deutlich über dem auf der aktuellen B2500-D-Seite angegebenen maximalen Eingangsstrom von 13,5 A pro Eingang. MARSTEK weist ausdrücklich darauf hin, dass bei Parallelschaltung der Strom addiert wird und der Nennstrom des Geräts nicht überschritten werden darf. (Marstek)
Deshalb:
Nicht:
2P → PV1 2P → PV2
Sondern für diese Module:
2S → PV1 2S → PV2
Ebenfalls ungeeignet: alle 4 Module in einem langen String
Vier Module in Serie würden ergeben:
Vmp: 61,2 V Voc: 74,2 V
Der B2500-D ist laut deutscher Produktseite für einen Spannungsbereich von 12 bis 59 V ausgelegt. Vier dieser Module in einem einzigen Serienstring würden deshalb die zulässige Spannung überschreiten. (Marstek)
Daher gilt:
2S + 2S: sinnvoll 4S: nicht geeignet 2P + 2P: aufgrund des Stroms nicht geeignet
Technische Entscheidungsmatrix
| Frage | 1× B2500-D | 2× B2500-D |
| 4×200W anschließbar | Ja | Ja |
| 800 Wp PV sinnvoll nutzbar | Ja | Ja |
| Zwei PV-Gruppen möglich | Ja | Ja |
| Zweites Gerät für zwei Strings notwendig | Nein | – |
| Speicher insgesamt | 2,24 kWh | 4,48 kWh |
| Investitionsaufwand | geringer | höher |
| Sinnvoll bei späterer PV-Erweiterung | begrenzt | eher ja |
| Sinnvoll bei großem regelmäßigem PV-Überschuss | abhängig vom Verbrauch | eher ja |
| Empfehlung für unveränderte 800 Wp | meist sinnvoller | nur bei begründetem Bedarf |
Unsere Empfehlung für 4×200W Flexmodule
Für ein bestehendes Set aus vier 200-W-Flexmodulen empfehlen wir normalerweise:
2 Module in Reihe an PV1 2 Module in Reihe an PV2 1 MARSTEK SATURN B2500-D
Das ist eine klare, technisch nachvollziehbare und für 800 Wp PV-Leistung in vielen Fällen wirtschaftlich sinnvollere Ausgangskonfiguration.
Ein zweiter B2500-D sollte nicht allein deshalb gekauft werden, weil vier Solarmodule vorhanden sind.
Er sollte dann eingeplant werden, wenn mindestens einer dieser Punkte zutrifft:
-
mehr PV-Leistung ist geplant,
-
regelmäßig bleibt genügend Solarüberschuss für zusätzliche 2,24 kWh Speicherkapazität,
-
der Abend- und Nachtverbrauch ist entsprechend hoch,
-
zwei räumlich getrennte Systeme sind gewünscht.
FAQ: MARSTEK SATURN B2500-D mit 4 Solarmodulen
Kann ich vier 200-W-Solarmodule an einen MARSTEK SATURN B2500-D anschließen?
Ja, bei den hier betrachteten 200-W-Flexmodulen ist eine 2S + 2S Konfiguration grundsätzlich passend: zwei Module in Reihe an PV1 und zwei weitere Module in Reihe an PV2. Pro String ergeben sich 400 Wp, 30,6 V Vmp und 13,1 A Imp. Die aktuelle deutsche B2500-D-Seite nennt zwei PV-Eingänge, einen Spannungsbereich von 12 bis 59 V und maximal 13,5 A Eingangsstrom pro Kanal. (Marstek)
Ist ein zweiter B2500-D für vier 200-W-Module notwendig?
Nein. Ein B2500-D besitzt bereits zwei PV-Eingänge. Für vier 200-W-Module können zwei 2S-Strings gebildet und getrennt an PV1 und PV2 angeschlossen werden. Ein zweites Gerät ist eher bei zusätzlichem Speicherbedarf, geplanter PV-Erweiterung oder räumlich getrennten Systemen interessant. (Marstek)
Soll man die 200-W-Module in Reihe oder parallel anschließen?
Für diese konkrete Kombination ist 2S + 2S die sinnvollere Konfiguration. Bei zwei parallel geschalteten Modulen würde sich der Strom auf etwa 26,2 A addieren, was deutlich über dem angegebenen Eingangsstrom des B2500-D liegt. Bei der Reihenschaltung steigt dagegen die Spannung auf 30,6 V Vmp, während der MPP-Strom bei 13,1 A bleibt.
Kann man alle vier 200-W-Module in Reihe schalten?
Nein. Vier Module in Serie würden 61,2 V Vmp und 74,2 V Voc erreichen. Damit würde der String den angegebenen Eingangsspannungsbereich des B2500-D überschreiten. (Marstek)
Ist 800 Wp PV-Leistung genug für einen 2,24-kWh-Speicher?
Das kann gut passen, lässt sich aber nicht allein anhand der Nennleistung beantworten. Entscheidend sind Standort, Ausrichtung, Verschattung, Jahreszeit, Tagesverbrauch und die verfügbare Überschussenergie. Für viele 800-Wp-Balkon-PV-Systeme ist ein Speicher mit 2,24 kWh eine vernünftige Ausgangsgröße; ein zweiter Speicher sollte anhand realer Erzeugungs- und Verbrauchsdaten bewertet werden.
Fazit
Bei 4×200W flexiblen Solarmodulen ist die zentrale Frage nicht, ob man zwei Speicher kaufen kann, sondern ob man sie wirklich braucht.
Für die meisten Systeme mit insgesamt 800 Wp PV-Leistung ist diese Konfiguration die logischere Ausgangslösung:
2×200W in Reihe → PV1 2×200W in Reihe → PV2 1× MARSTEK SATURN B2500-D
Sie nutzt beide PV-Eingänge, hält Spannung und Betriebsstrom in einem passenden Bereich und vermeidet unnötige Überdimensionierung der Speicherkapazität.
Zwei B2500-D werden dann interessant, wenn das System bewusst wachsen soll: mehr PV-Module, höherer täglicher Überschuss, größerer Nachtverbrauch oder zwei getrennte Installationsbereiche.
Die bessere Speicherlösung ist nicht automatisch die größere. Die bessere Lösung ist diejenige, bei der PV-Erzeugung, Verbrauch und Speicherkapazität zusammenpassen.
