21 kWp PV op het dak, DC-batterij op de hybride omvormer – en nu komt de vraag: Kan ik eenvoudig een extra AC-gekoppeld opslagsysteem toevoegen om bij stroomuitval nog steeds zonne-energie te gebruiken?
Precies deze situatie komen we momenteel vaak tegen op de Duitse markt.
Dit artikel legt technisch correct uit waar de grenzen liggen – en welke oplossingen echt werken.
Uitgangssituatie (typische praktijkcasus)
-
Bestaande PV-installatie ca. 6 kW
-
Uitbreiding met nog eens 15 kW
-
Nieuwe omvormer: KOSTAL Plenticore G2 10.0 Plus (3-fase)
-
DC-zijdig aangesloten batterij (~5 kWh)
-
Aparte noodstroomkring met omschakelaar (galvanisch gescheiden)
-
Wens: 5 kW back-up stroom, eventueel 3 kW eenfase
-
Kernvraag:
Waarom "50 Hz leveren" alleen niet volstaat
Veel gebruikers denken:
Als ik bij stroomuitval een stabiel 50 Hz signaal lever, herkent mijn PV-omvormer dat als netwerk – en blijft hij werken.
Technisch is dit te kort door de bocht.
Een netgekoppelde omvormer heeft niet alleen nodig:
-
Frequentie (50 Hz)
-
Spanning (bijv. 230/400 V)
Maar een netwerkachtig referentiesysteem met:
-
gedefinieerde impedantie
-
stabiele kortsluitstroom
-
zuivere faserelatie (bij 3-fasesystemen)
-
normconforme beveiligingslogica
Vooral bij driefasige installaties (zoals in het voorbeeld met KOSTAL G2) is een eenfasige "eilandgenerator" niet voldoende.
Het kernprobleem: Twee energiemanagementsystemen op één netwerkaansluitpunt
Hier ligt het cruciale punt – en dat wordt vaak onderschat.
Een hybride omvormer zoals de KOSTAL Plenticore G2 met DC-batterij werkt in een gesloten regelkring:
-
Eigen energiemanagement
-
Eigen vermogensregeling
-
Eigen meting (Smart Meter / CT)
-
Eigen strategie voor laden, ontladen, zero-export
Als dan ook nog een AC-gekoppeld opslagsysteem met eigen CT-regeling op hetzelfde netwerkaansluitpunt wordt geïnstalleerd, ontstaan er twee parallelle regelkringen.
Dit leidt in de praktijk tot:
-
Vermogensschommelingen
-
Verkeerde exportbeperking
-
Wederzijds "op- en afregelen"
-
Onduidelijke prioriteit bij net- of eilandbedrijf
-
Foutmeldingen of beveiligingsuitschakelingen
Men spreekt hier vereenvoudigd van een "meet- en regelconflict".
Daarom geldt:
Twee AC-gekoppelde systemen met een eigen netvermogensregeling mogen niet ongecoördineerd op hetzelfde netwerkaansluitpunt worden gebruikt.
21 kW PV in eilandbedrijf – wat betekent dat echt?
In ons praktijkgeval spreken we op termijn over ~21 kW PV-vermogen.
De gewenste back-up stroombehoefte is echter slechts 5 kW.
Dat betekent:
-
Het PV-vermogen moet in eilandbedrijf massaal geregeld worden
-
Overschotten moeten onmiddellijk worden opgeslagen of afgeregeld
-
Het netvormende apparaat moet de frequentie- en spanningsregeling overnemen
Een klein "noodstroomapparaat" zonder echte netvorming kan hier instabiel worden.
Welke oplossingen zijn technisch correct?
Oplossing 1: Back-up stroom realiseren in het hybride systeem (aanbevolen variant)
Als er al een hybride omvormer met DC-batterij is geïnstalleerd, moet de back-up stroomfunctie binnen dit systeem worden opgelost.
Voordelen:
-
Slechts één energiemanagementsysteem
-
Geen concurrerende CT-signalen
-
Zuivere fasegeleiding
-
Duidelijk gedefinieerde noodstroomkring
Deze oplossing is technisch consistent en op lange termijn stabiel.
Oplossing 2: Apart noodstroomsysteem – maar als zelfstandig voedingsgebied
Als het enige doel is:
"Bij een stroomstoring moeten de koelkast, router en verlichting blijven werken."
Dan kan een apart AC-systeem zinvol zijn – echter als zelfstandige stroomkring, niet als parallel systeem op het hoofdaansluitpunt.
Dat betekent:
-
Gescheiden noodstroom-stopcontactgroep
-
Geen gezamenlijke vermogensregeling met de hybride omvormer
-
Duidelijke elektrische scheiding
Belangrijk: In dit scenario blijven de bestaande PV-omvormers bij een stroomstoring doorgaans niet werken, omdat ze geen normconform referentienetwerk zien.

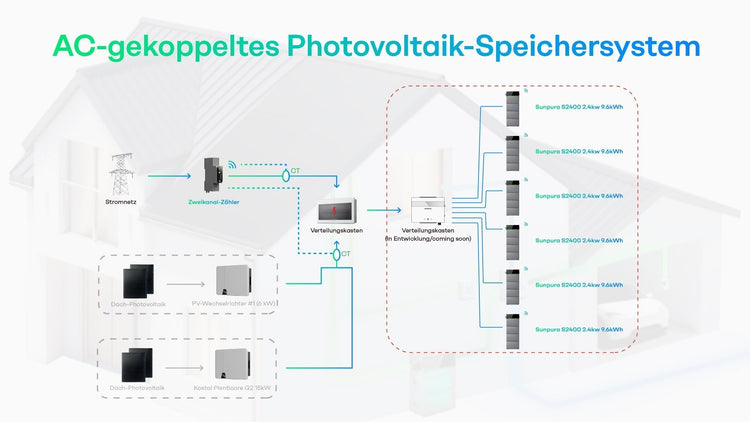

Oplossing 3: Afzonderlijk AC-opslag subsysteem met eigen verdeler (clusterbenadering)
Een derde – technisch complexere – mogelijkheid is de opbouw van een zelfstandig AC-opslag subsysteem.
Hierbij blijft het bestaande hybride systeem (bijv. KOSTAL + DC-batterij) onaangetast.
Bovendien wordt een Sunpura S2400-systeem via een aparte verdeler met een eigen meet- en regelkring geïntegreerd.
Belangrijk daarbij is:
-
Geen gezamenlijke CT-regeling op hetzelfde netwerkaansluitpunt
-
Duidelijke fysieke scheiding van de vermogensbereiken
-
Eenduidige verantwoordelijkheid in eilandbedrijf (slechts één systeem netvormend)
Dit concept maakt een schaalbare opslaguitbreiding mogelijk (bijv. meerdere S2400 in een cluster), maar vereist wel een zuivere systeemarchitectuur. Zonder gedefinieerde scheiding kunnen er regelconflicten ontstaan tussen de energiemanagementsystemen.
Deze oplossing is primair geschikt voor projecten waarbij een gestructureerde subsysteemarchitectuur gepland wordt – niet als "eenvoudige upgrade" in bestaande hybride systemen.
Veelvoorkomende misvattingen in de context van AC-koppeling
| Aanname | Realiteit |
| "50 Hz is voldoende" | Netwerkimpedantie, fasegeleiding en beveiligingslogica zijn even cruciaal |
| "Meer opslag = meer veiligheid" | Een verkeerde regelarchitectuur kan instabiliteit veroorzaken |
| "Je kunt willekeurig AC-systemen combineren" | Meet- en regelconflicten komen vaak voor |
| "PV werkt automatisch verder bij een stroomstoring" | Alleen met een netvormende architectuur |
Conclusie: AC-koppeling is geen modulair principe
Vooral op de Duitse markt met:
-
3-fase installaties
-
Hybride omvormers
-
DC-batterijen
-
Smart-meter regeling
-
Zero-export eisen
is een zuivere systeemarchitectuur cruciaal.
AC-koppeling is een krachtig concept – maar alleen als de regelstrategie eenduidig is.
Onze aanbeveling voor bestaande installaties
Als u:
-
Al een hybride omvormer met DC-batterij beheert
-
Een noodstroomkring heeft gepland
-
de PV willen blijven gebruiken tijdens een stroomuitval
Dan moet de noodstroomoplossing intern in het systeem worden gerealiseerd – niet door een tweede onafhankelijk regelsysteem op hetzelfde netaansluitpunt.
Als daarentegen alleen een basisnoodvoorziening gewenst is, kan een apart AC-systeem een pragmatische oplossing zijn – duidelijk afgebakend van het bestaande energiemanagement.
Discussie gewenst
Bent u momenteel van plan:
-
Een PV-uitbreiding?
-
Een tweede opslagsysteem?
-
Eiland- of noodstroom in het bestaande systeem?
Stuur ons de belangrijkste gegevens van uw installatie.
Wij analyseren de architectuur van uw systeem technisch – voordat er later conflicten ontstaan.
